10kV景電線為單輻射線路，屬于C類供電區域，由35kV變電站出線，線路總長23.6km。 主干線總長8.8km，電纜線路1.2km，導線型號YJV22-3*240，架空線路7.6km，導線型號JKLYJ-240、JKLYJ-120。 支線總長14.8km，導線型號JKLYJ-120、JKLYJ-70； 共計裝接配變109臺，總?cè)萘?2770千伏安。

10kV 923景電線現有分段開關3臺，聯絡開關0臺，分支開關4臺，將線路分為4段。

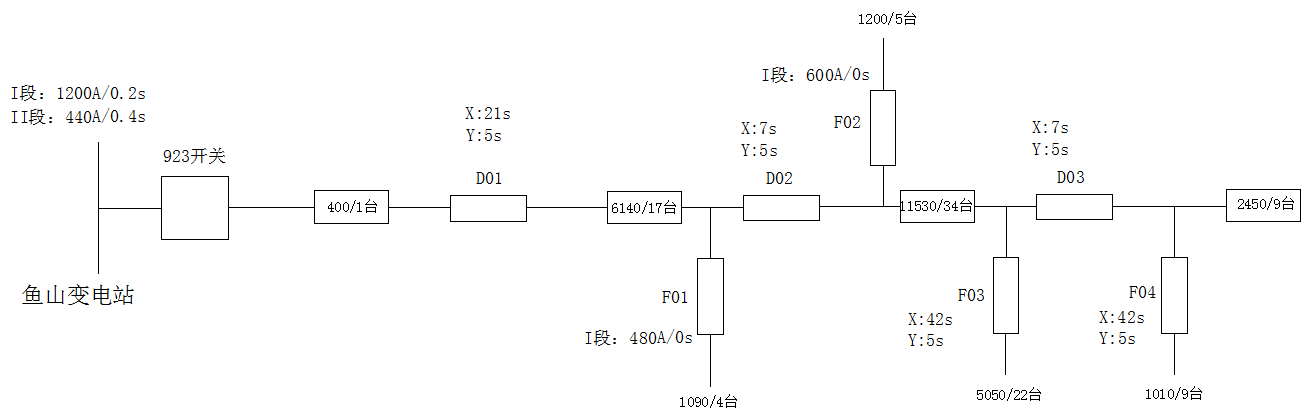

△ 線路網架圖

通過分布式饋線云測試平臺對景電線網絡進行簡易建模，自動生成待測配電網絡的故障模擬測試方案。 根據待測配電網絡拓?fù)?、初始運行狀態、故障位置和類型，結合配電網故障特性，自動生成每個測試用例在各個開關監測點的狀態序列，并將狀態序列傳遞到不同故障點的配電之星-P2200 配電自動化終端測試儀。 測試時通過GPS北斗約定同步時間測試，各點配電之星-P2200根據當前測試用例的狀態序列設置電流、電壓以及各個狀態量數據，實現對一次網絡的在線模擬。 待測FA系統通過終端端子可以監測到模擬量與狀態量數據變化，并做出FA決策，下發遙控命令控制開關分合，WDS-3 配電開關模擬試驗盒收到遙控命令后，根據開關響應策略對遙控命令做出響應，從而實現對被測FA系統的測試。

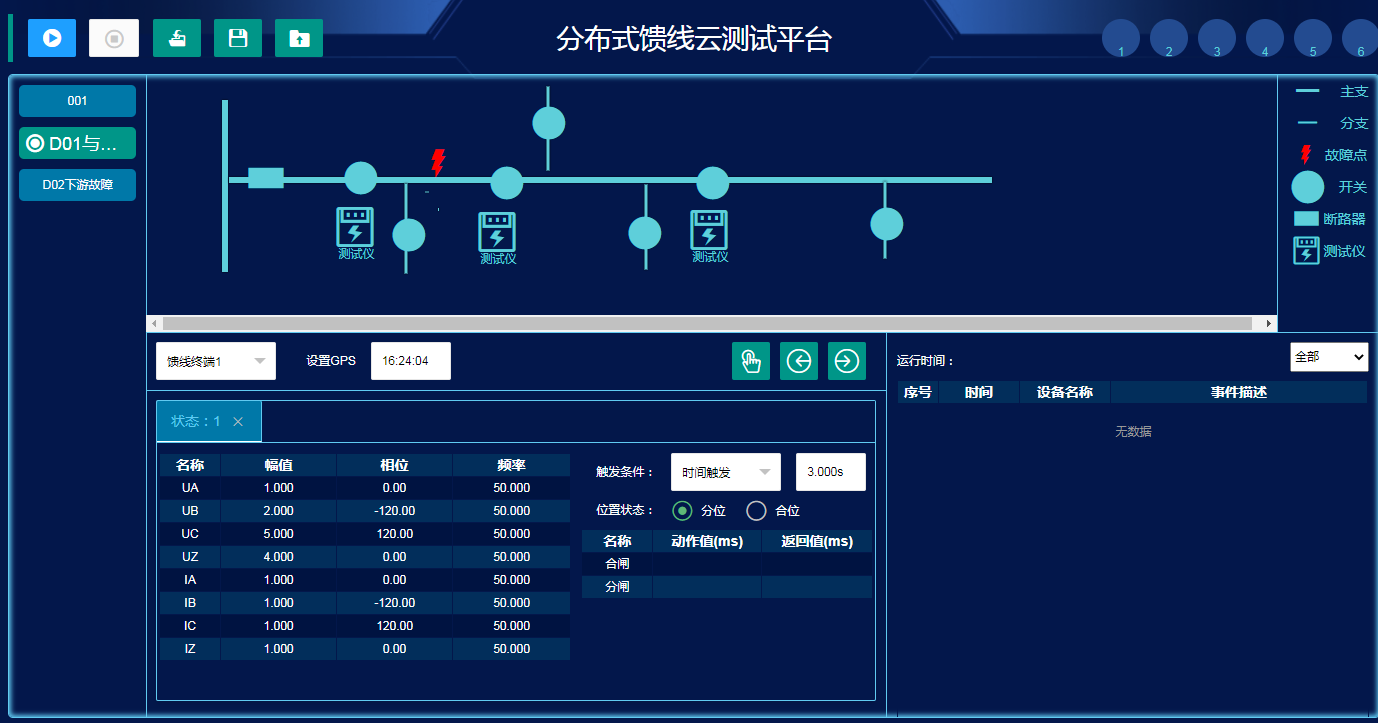

1）通過分布式饋線云測試平臺配置生成各故障點案例預置，根據饋線拓?fù)鋱D自動生成各故障點狀態序列組，利用測試系統提供的繪圖工具生成線路映射關聯圖。

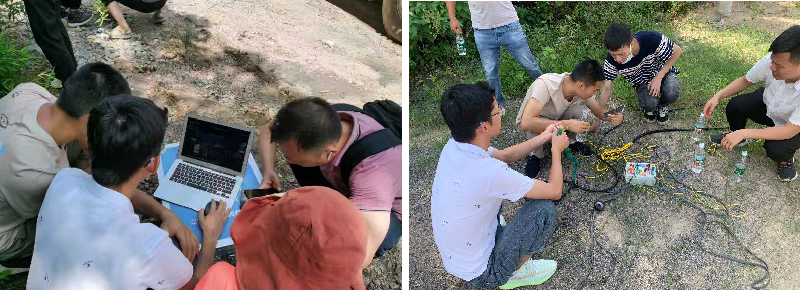

3）現場接線。 根據現場配電終端端子定義，使用專用測試電纜連接配電之星-P2200模擬量與終端遙測端子、WDS-3 配電開關模擬試驗盒與終端遙信遙控端子，打開GPS、WDS-3 配電開關模擬試驗盒IFI天線、手機熱點，將配電之星-P2200聯網上線，確保數據接收正常。

4）單機檢查。 利用配電之星-P2200自帶單機檢查功能，檢查本地接線和輸出是否正常，實現終端與現場配電一次網絡的隔離。

5）執行測試。 通過分布式饋線云測試平臺統一下發執行時間，推送至各臺配電之星-P2200，測試平臺啟動測試過程，線路上各臺配電之星-P2200將測試方案中的測試用例狀態按相同節奏逐個執行，待測FA系統通過開入量監測到信號執行控制命令，配電之星-P2200記錄控制命令及結果。

以往進行饋線自動化測試時每個點至少需要4-5人值守，由人工配置狀態序列，測試過程中各點進行實時對講溝通。 通過分布式饋線云測試平臺可實時監視各臺測試儀聯網狀態與關聯開關位置狀態，掌控測試過程配置和開關位置，智能化操作大大簡化了饋線自動化測試工作強度，得到用戶單位的一致肯定與好評。
