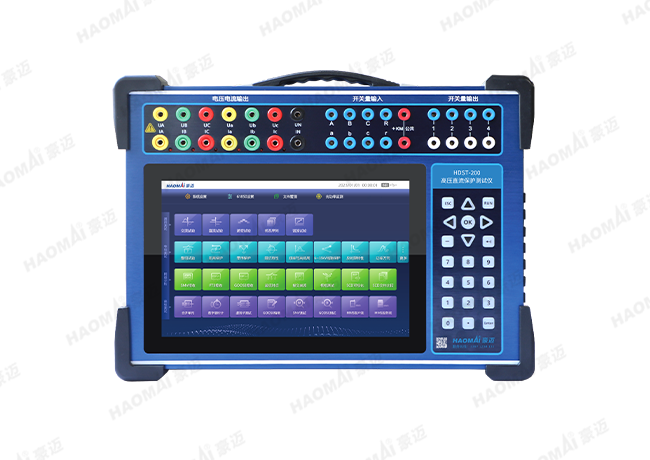

HDST-200 高壓直流保護測試儀
——用于高壓直流保護測試和快捷分析
HDST-200 高壓直流保護測試儀根據NB-T 11051-2023高壓直流保護測試設備技術規范而研發，支持直流保護系統和控制系統的定檢、故障檢測，可用于特高壓、超高壓、柔性直流、直流換流站等場景的直流保護、直流用電子式互感器的測試試驗。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 數?；旌陷敵?nbsp; 可輸出高精度6U6I模擬量，36路獨立數字量輸出，數字量與模擬量可混合同步輸出。
- 支持一鍵自動測試 支持變電站現場保護調試、定檢測試，覆蓋全部通用測試、專項測試，一鍵匹配保護裝置測試模板，自動完成保護裝置全功能覆蓋測試。
- 自定義FT3 協議 支持幀格式自定義，數據傳輸速率能配置為2.5Mbit/s、5Mbit/s、10Mbit/s、20Mbit/s，數據采樣率能配置為2ks/s、4ks/s、10ks/s、20ks/s、50ks/s、100ks/s。
- 多直流FT3 協議 支持特高壓直流用電子式互感器的多廠家 FT3 協議輸出，支持柔性直流用電子式互感器的多廠家 FT3 協議輸出。支持同步輸出多個不同數據集的FT3報文。
- 智能終端測試 支持智能終端響應時間測試，硬接點轉GOOSE、GOOSE轉硬接點等方式。
- MMS標準數據源 通過用戶IED數據自動構建MMS對象，支持MMS客戶端、服務器模擬。
- 光網口監測 實時監測光功率及網絡光數字報文。
- SCD可視化 支持標準SCD文件導入，提取需要的裝置實例配置信息，一鍵解析生成拓?fù)鋱D。
- 自主可控 高性能國產芯ARM板，運行安全性能更優的嵌入式Linux操作系統，安全穩定可靠。
- 雙操作方式 采用10.1寸1280*800高分辨率屏，支持電容式全觸控操作、外接筆記本電腦進行試驗。
- 高性能主控 采用最新型工藝SOC控制，運算速度快，實時處理能力強，傳輸頻帶寬，控制高分辨率DA轉換，輸出波形精度高，失真小，線性好。
- 線性功放輸出 采用模塊式線性功放，性能卓越。功率大，可靠性高，保證了從小電流到大電流全程都精度優良，紋波干擾小。
- 獨立直流電源 具有一路大功率110V/220V可切換的直流電源輸出。
- 對時功能 支持北斗/GPS、B碼等對時方式?？呻p側對時同步輸出測試，進行光纖縱聯差動保護試驗等。
- 完善的標準支持 遵循IEC61850 9-2/2LE、GOOSE 、IEC60044-8 FT3、IRIG-B等多種光數字報文標準。
- 輕小型一體化結構 采用新型元器件材料，優化結構設計，體積小，重量輕，功能全，便于移動試驗。
技術參數
|
交流電壓輸出 |
|
||
|
輸出范圍 |
6×(0~125V) |
|
|
|
輸出精度 |
±5mV (U≤5V)；±0.1% (5V<U≤125V) |
|
|
|
每相輸出功率 |
不小于40VA |
|
|
|
頻率范圍 |
0~1200Hz可調，分辨率0.001Hz |
|
|
|
相位 |
0~360°可調 |
|
|
|
交流電流輸出 |
|
||
|
輸出范圍 |
6×(0~35A) |
|
|
|
輸出精度 |
±1mA (I≤1A)；±0.1% (1<I≤35A) |
|
|
|
每相輸出功率 |
不小于180VA |
|
|
|
頻率范圍 |
0~1200Hz可調，分辨率0.001Hz |
|
|
|
相位 |
0~360°可調 |
|
|
|
直流電壓輸出 |
|
||
|
輸出范圍 |
6×(-160V~+160V) |
|
|
|
輸出精度 |
±0.2% |
|
|
|
直流電流輸出 |
|
||
|
輸出范圍 |
6×(±10A~±10A) |
|
|
|
輸出精度 |
±0.2% |
|
|
|
開關量 |
8路開入，4路快速開出 |
|
|
|
通訊口 |
1個RJ45網口、2個USB口 |
|
|
|
對時接口 |
1個SMA口，支持北斗/GPS對時 |
|
|
|
直流輔助電源 |
110V/1A或220V/0.5A |
|
|
|
IEC61850參數 |
|
||
|
SV報文輸出間隔的離散值 |
≤1μs |
|
|
|
GOOSE報文事件分辨率 |
<1ms |
|
|
|
SV電壓、電流精度 |
0.05% |
|
|
|
相位精度 |
0.01° |
|
|
|
頻率精度 |
0.001Hz |
|
|
|
IRIG-B碼對時誤差 |
1μs |
|
|
|
光功率測量范圍 |
-31dbm~-14dbm |
|
|
|
遙測信息響應時間 |
<1s |
|
|
|
遙信變化響應時間 |
<1s |
|
|
|
光網口 |
|
||
|
4個100/1000M全雙工光網口，LC接口 |
|||
|
4個100M全雙工光網口，LC接口 |
|||
|
可任意接收、發送9-2/9-2LE的SMV或GOOSE報文 |
|||
|
光串口 |
|||
|
1個復用接收光串口，兼用FT3、IRIG-B碼對時接收 |
|||
|
2個復用發送光串口，兼用FT3、IRIG-B碼對時發送 |
|||
|
6個發送光串口，用于FT3報文發送 |
|||
|
無線天線接口（功能選配） |
|||
|
1個SMA天線，WiFi、藍牙二合一天線 |
|||
|
尺寸 |
350×120×250 mm (長×寬×高) |
||
|
重量 |
9.6kg |
||
