近日，武漢豪邁參與的創新項目《變電站一鍵順控關鍵技術、成套設備及規?；瘧?yīng)用》經國網湖北省電力有限公司評審，榮獲國網湖北省電力科技進步一等獎。
本項目由 國網湖北省電力有 限公司牽頭， 針對目前順控應用存在的問題進行研究。 通過操作模式研究，統一變電站一鍵順控功能的實現形式及部署方式，提出高效的操作模式，指導工程建設； 開發具備完備防誤功能的一鍵順控標準化監控后臺，規范功能配置、防誤形式、操作流程及圖形界面等， 提升整體適用性； 研究冷備用轉檢修的關鍵技術，擴大順控設備對象和操作任務范圍，進一步提升變電站設備操作自動化程度； 研究智能防誤技術，實現順控操作全過程自適應防誤校驗，為一鍵順控提供安全保障； 研究保護順控操作及壓板“雙確認”技術，奠定二次設備順控操作基礎； 研究隔離開關“雙確認”技術，實現隔離開關分合閘位置智能、自動、精準判斷； 研究高可靠性開關柜電動手車技術，實現對電動開關柜的順序控制。
武漢豪邁深入研究保護順控操作及壓板“雙確認”技術，根據一鍵順控指南及要求，發揮專業領域優勢，攻克各項技術難關，提出以下技術要點：

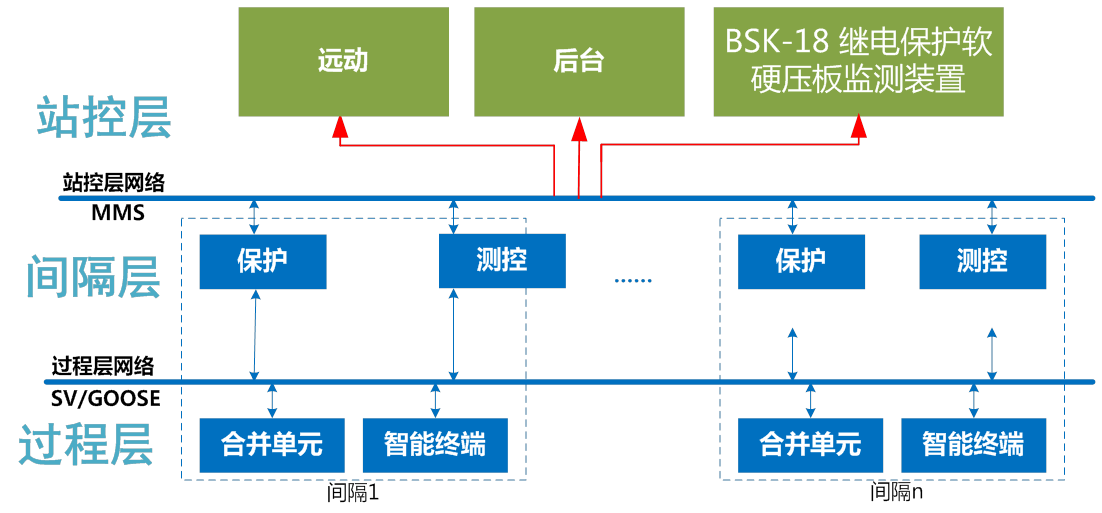

智能站站控層網絡架構
?
該功能的實現依托于智能變電站SCD文件中軟壓板數據集與MMS網通訊協議，通過軟壓板數據集的信息建立MMS通訊，通過IEC61850通訊協議對智能站軟壓板信息實時采集建立MMS通訊，對智能站所有裝置的軟壓板實時狀態進行采樣，實現軟壓板狀態在線監測。
1）多信號合成的軟壓板“雙確認”
重合閘（備自投）軟壓板對于重合閘（備自投）軟壓板的遠方操作，應在間隔圖中設置重合閘（備自投）功能軟壓板及對應的第二個確認信號“重合閘（備自投）”充電完成信號，軟壓板具備“投入”和“退出”兩種狀態，“重合閘（備自投）充電完成”狀態指示具有“已充電”和“未充電”2種狀態。
2）新增信號“雙確認”
對于保護功能軟壓板，其“雙確認”判據取決于二次設備信息庫的完整性。 早期裝置信息庫不完備，無法提供第二判據。 設置保護裝置功能軟壓板及對應的第二個確認信號，軟壓板具備“投入” 和“退出” 兩種狀態， 第二個確認信號具備“功能投入”和“功能退出” 兩種狀態。 能夠與保護軟壓板變位信息作為不同源信息互相校驗，確保遠方操作準確性，實現保護軟壓板狀態“雙確認”功能。
硬壓板狀態“雙確認”技術
硬壓板雙確認實現方法
在壓板合位時，連片銅棒 與插孔內側銅膜分離，銅膜接點隨即斷開。 通過銅膜接點的開/合狀態 可 靠監測壓板狀態。

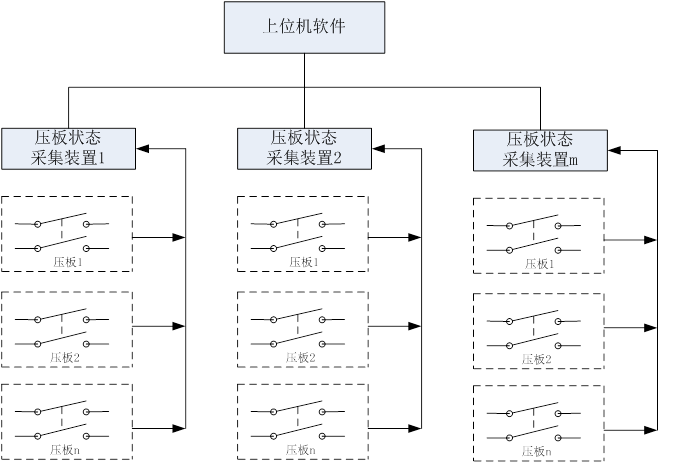

帶輔助接點的硬壓板外設輔助觸點可等效為一個接點。 壓板狀態監測模塊一方面采集這些接點的狀態，一方面集中上傳這些接點的狀態至上位機。 通過輔助接點的硬開出信號和上位機返回的報文確認硬壓板的狀態，實現“雙確認”。

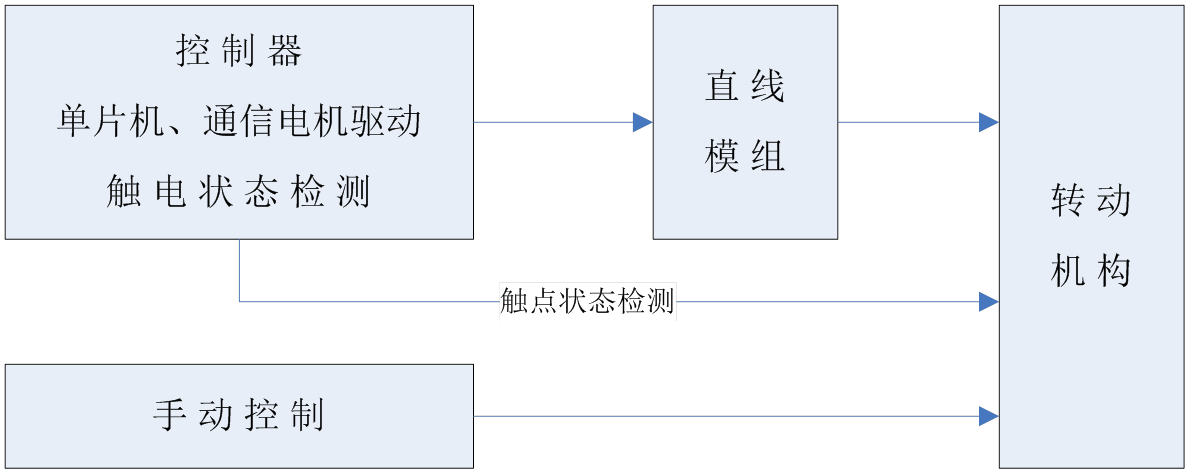

1）信號控制
上位機發送指令給下位機（單片機）控制電機驅動，然后驅動直線模塊向前推，到達位置后驅動轉動機構進行選擇，當轉動結構檢測到觸點狀態正確時，再直線拉動，確保壓板位置到達卡槽內。
2）手動控制
采用人工手動控制壓板投退，手動控制變位時下位機會向上位機發送變位指令，實時監測硬壓板變位信息，避免硬件故障時壓板無法投退問題。

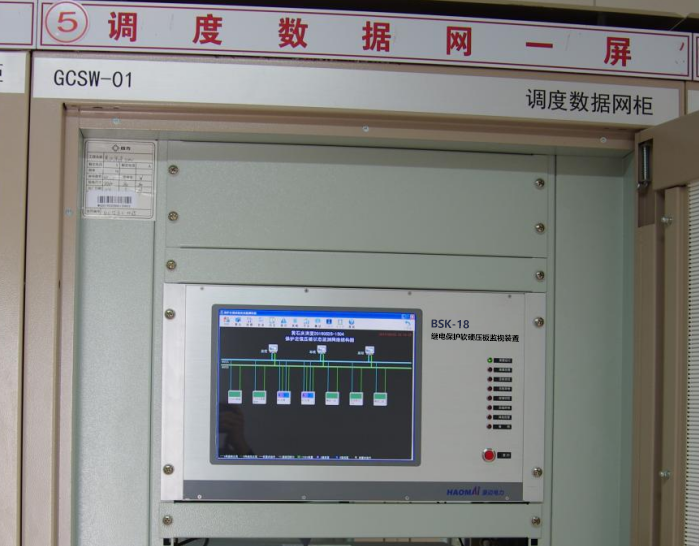

△ 軟硬壓板變位監視設備現場應用
軟硬壓板變位監視設備可實現智能站二次設備的實時監測，相較于傳統只通過站控層信號判斷軟壓板狀態的方式，該設備提出采用多信號合成、以及新增信號的方法，對軟壓板狀態進行多重確認，保證軟壓板實時狀態的正確性，同時摒棄了傳統硬壓板只能手動控制分合，新增模組電機實現軟件控制全站硬壓板。 通過硬節點信號與站控層實時信號保證每一次硬壓板操作都能夠確認是否變位成功，大幅減少了運維工作量。
科技賦能，創新創造。 武漢豪邁20多年執著研發，初心不改，堅持以科技創新為核心，持續加大技術研發投入，以硬科技打造發展硬實力。 此次獲得殊榮，是國家電網對我司扎實的技術實力和創新能力的充分認可，也是對公司堅持自主研發，不斷努力將科技成果轉化為行業生產力的肯定。 我們將以此次獲獎為新起點，繼續聚焦電氣測試領域研究，不斷用技術推動產業升級，為電力行業創新發展做出積極貢獻。
