傳統電壓電流非同源施加試驗通過施加一次高壓和一次大電流對變電站進行負荷模擬式繼電保護向量檢查，該方案對于主變本體上升高座套管 CT 和主變差動比較棘手。主變本體套管 CT 采用傳統電壓電流非同源施加試驗方法施加電流方式時，由于變壓器阻抗和一次接線等各種因素影響導致施加的電流無法穿過變壓器，無法完成試驗。另外，主站保護差動校驗時需要使用 2-3 套電流源加在變壓器高中低三側，試驗過程比較復雜且受到現場干擾和同步性的影響，試驗效果不理想。

因此本次選用電壓電流同源施加方案，使用 HTB-8000  負荷模擬向量檢查裝置進行新能源場站投運前負荷模擬式繼電保護向量檢查試驗，完成風電場的高低壓側和主變向量檢查。該裝置采用串補和并補電容新方法完成變壓器和間隔通流試驗，多模塊組合設計，大幅減少體積和重量，降低對工作電源功率的要求，適用于各電壓等級廠站以及敞開式主接線結構和 GIS 結構變電站等。

此次使用全站通壓設備同時校驗高壓側線路、母線和低壓側所有 PT 電壓互感器核相定相，使用 HTB-8000  負荷模擬向量檢查裝置校驗 22 0kV 線路 間隔 、 22 0kV 母線間隔、 主變 22 0kV 側 間隔、 主變高低壓套管、 主變 35 kV 側 間隔 、 35 kV 系統所有間隔 和主變本體套管零序和間隙電流、互感器的變比和極性等。

根據主變壓器銘牌計算可得 HTB-8000  在高壓側施加 1300V 電壓， 28A 的電流，在低壓側間隔產生 176A 的電流。

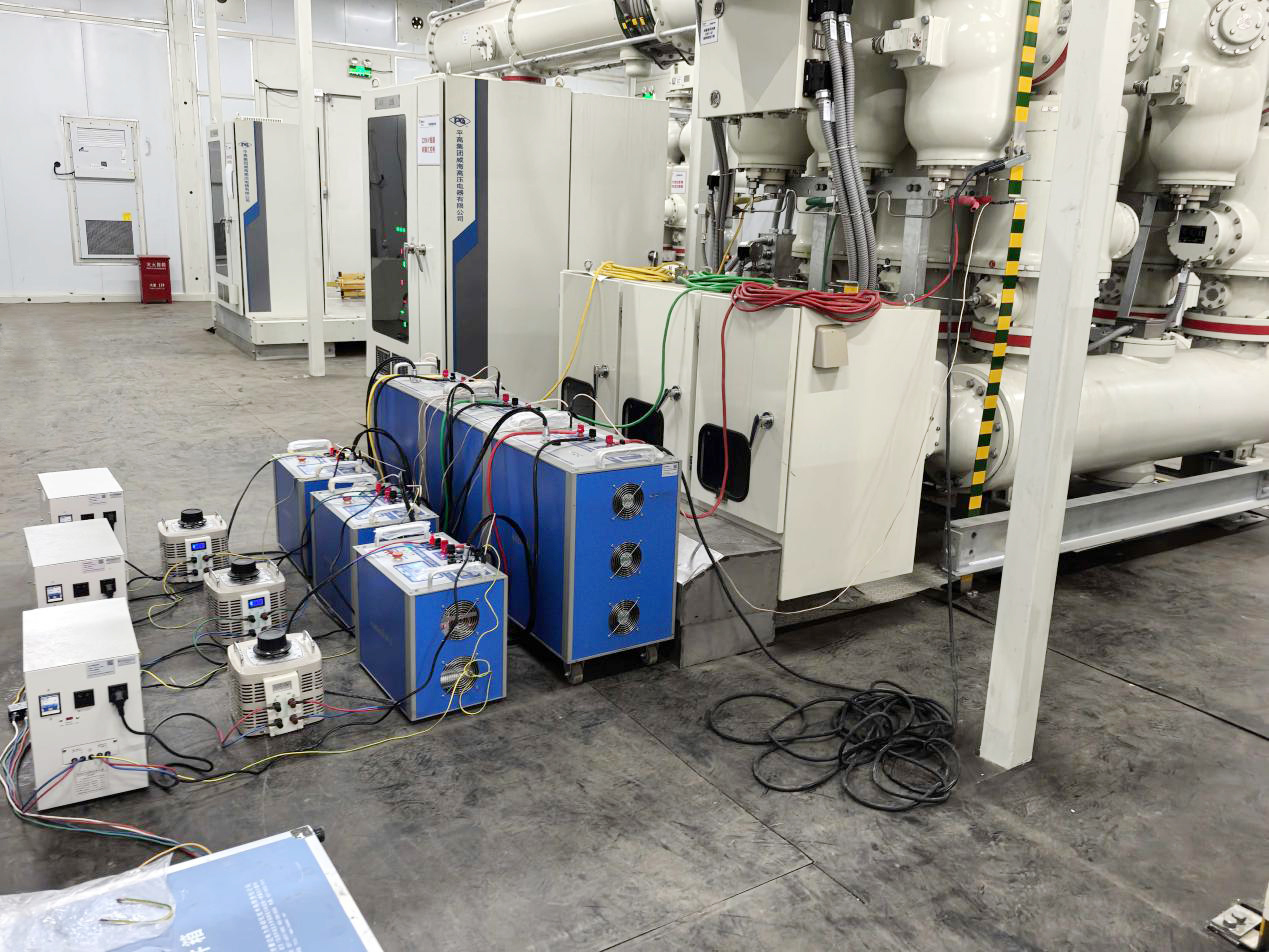

將 HTB-8000  三相輸出接入至 220kV 出線斷引處加壓注流，在低壓側選取一個間隔三相短接接地。使用 220V 電壓轉接盒子接至低壓側保護 ，即可在一次側查看高壓側、主變、低壓側保護向量檢查結果 。

高壓側線路和主變間隔電流互感器變比為 1250/1 ，間隙為 100/1 ，因過感性負載滯后角度 90 °，在一次側電流相較于電壓的相角是 -90 °，線路保護裝置因為一次側的電流互感器 P1 指向 220kV 母線，裝置施加電流是從 P2 流向母線，故此線路保護裝置顯示的電壓是正序，角度是 0.22A ∠ 90 °正序。

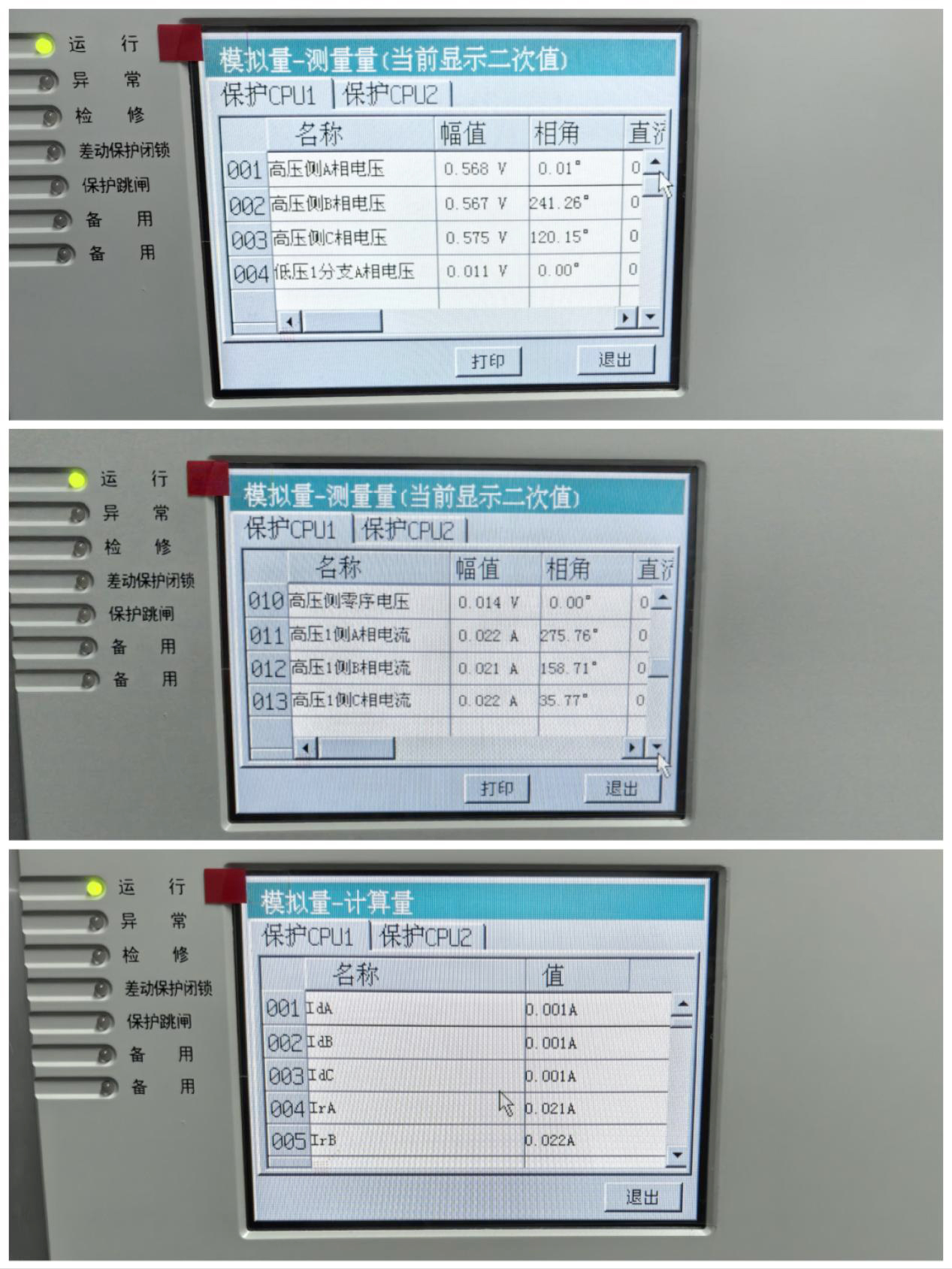

同理主變保護從母線 P1 流過 P2 至主變，主變高壓側電流角度約為 0.22A ∠ 270 °（ -90 °）正序，主變保護差流計算值為 0 。由此可得，高壓側線路保護一二次接線正確。主變保護電壓電流角度、差流等符合預期結果。

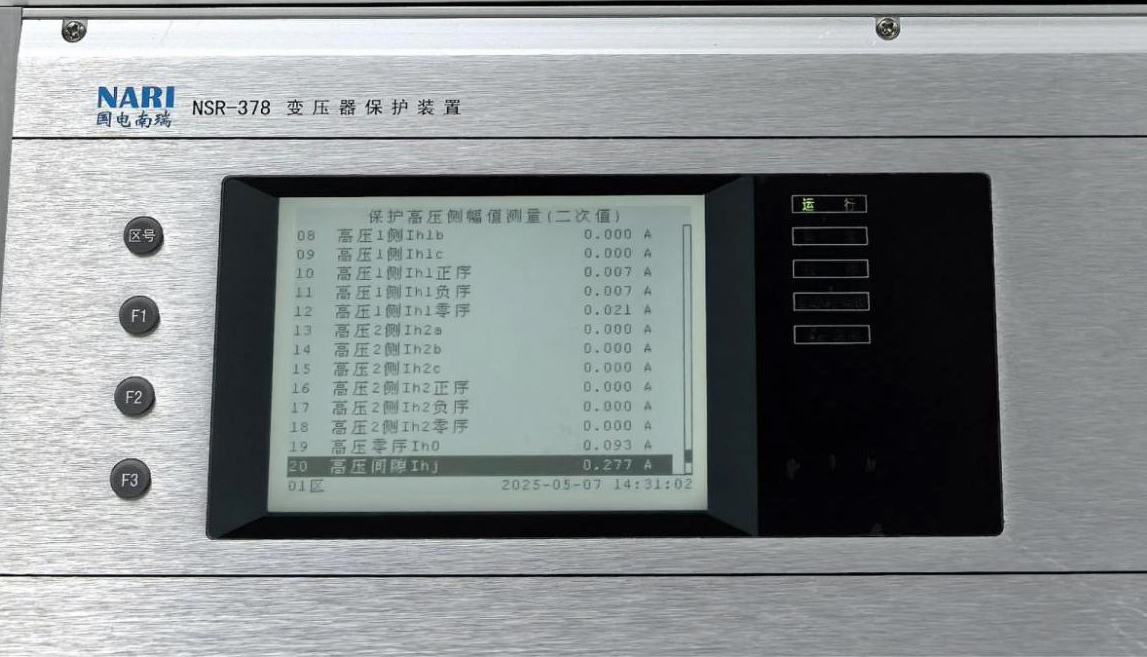

接下來進行主變零序、間隙電流互感器校驗，使用短接線短接間隙電流互感器部分，間隙和零序電流互感器試驗結果正常。

風電場高壓側的結構相對簡單，出線間隔通常只有一條并網線路，使用電壓電流同源施加方式進行負荷模擬式繼電保護向量檢查時不需要更換注流點，通過倒閘方式可以方便高效完成全站高壓側、低壓側間隔和主變等設備投運前的向量檢查試驗。
