負荷模擬式繼電保護向量檢查丨電壓電流同源施加試驗方法

發布時間：2025/08/08武漢市豪邁電力自動化技術有限責任公司

1

同源通流試驗原理

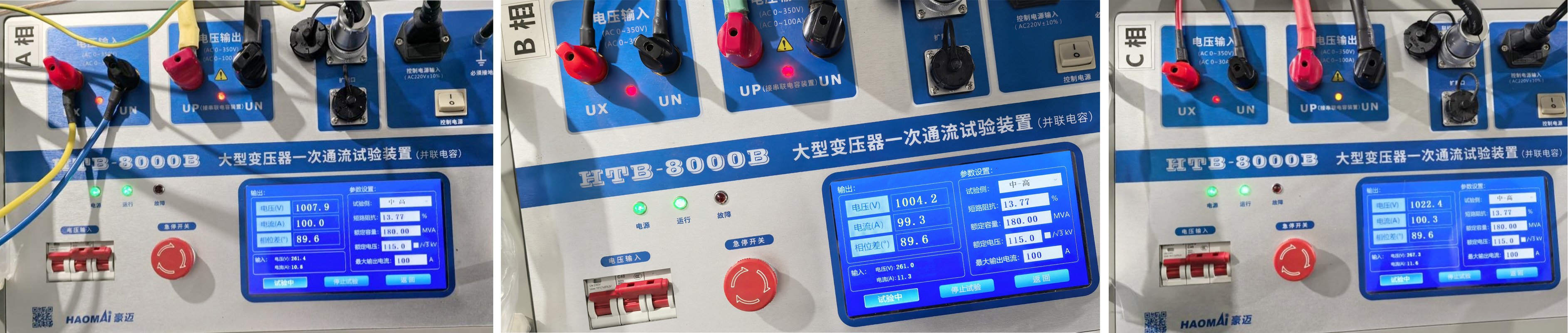

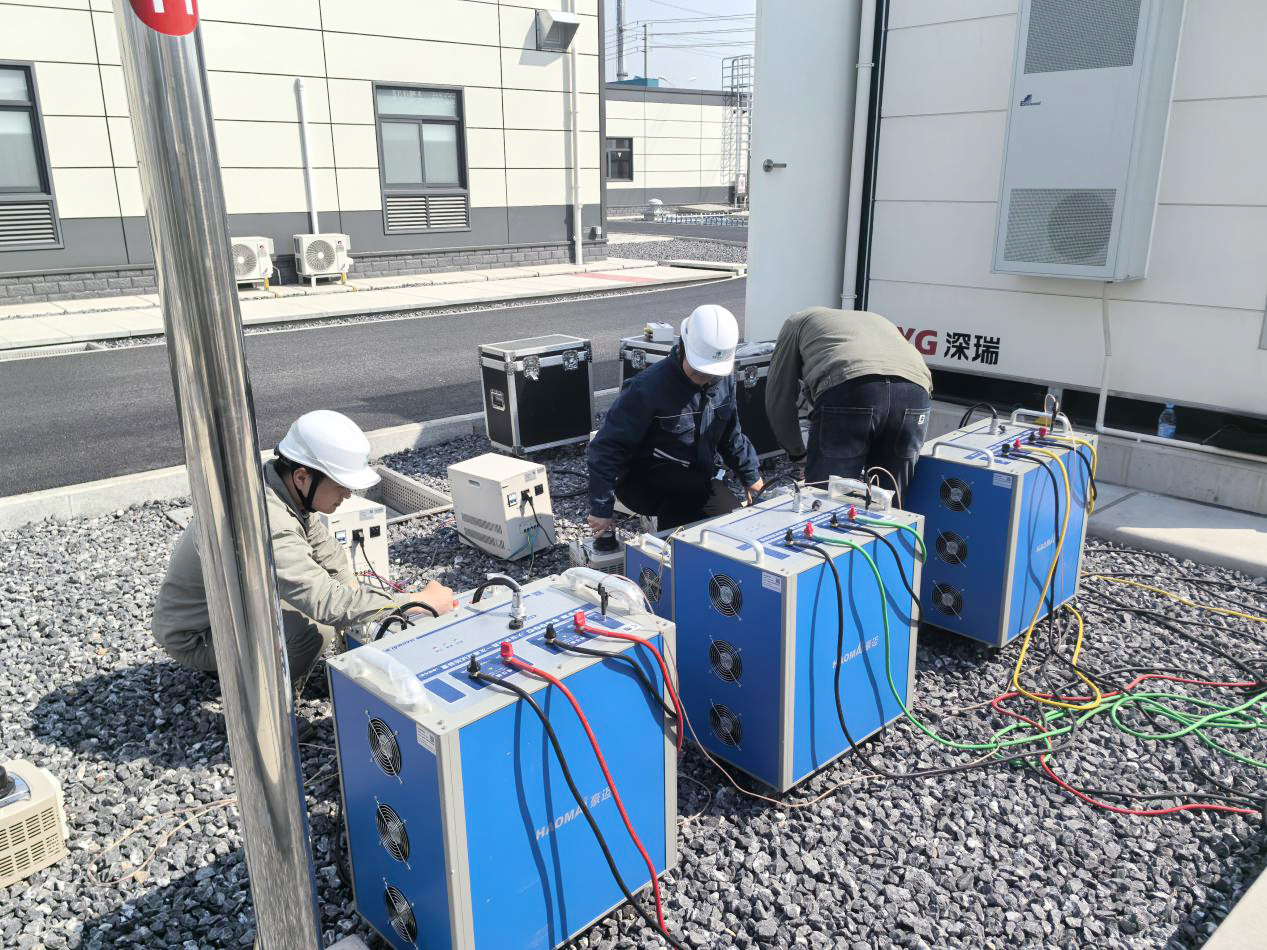

HTB-8000 大型變壓器一次通流試驗裝置 采用串聯和并聯電容補償新方法，在變壓器繞組上施加電壓電流量，利用大型變壓器短路阻抗進行通流試驗。在大型變壓器一次通流回路中串聯電容以補償部分感抗，降低試驗回路阻抗，再通過并聯補償電容降低試驗電源電流，從而完成大型電力變壓器一次通流試驗。

該裝置可在新建、擴建、改建變電站或換流站一次系統回路中選取不同的加壓注流點和變壓器短路接點，通流可擴展到與變壓器各繞組聯通的母線、線路間隔上，各相注入電流與試驗電源之間具有固定相位關系，再配合電壓互感器二次回路電壓輸入試驗裝置，完成控保裝置的模擬負荷及向量校核試驗。

2

同源通流試驗特點

同源方式取電源側較小電壓，便可輸出大電壓，通過變壓器的短路阻抗形成回路中的電流，因此可校驗主變套管CT且對電源要求較低。因變壓器可看作純感性負載，根據交流電過感性負載時電流滯后電壓接近90°的現象，當裝置以輸出電壓A相為0°時，A相電流滯后A相電壓接近90°，以此電流電壓之間的固定相位關系達到校驗CT極性的目的。同源方式相對非同源方式而言，母線上既有電流又有電壓，模擬母線真實帶負荷現象。裝置取站用變電源，以其A相為0°施加電壓，做到與站用變電源同相位。當對側三相短接接地時，母線上僅剩電流，通過參考電壓盒子，取檢修箱電源（站用變電源）A相220V，輸出二次電壓57V至保護側，即可實現對側參考電壓與裝置同電源同相位。

3

同源通流試驗二次回路角度分析

A相電流滯后A相電壓接近90°，因此一次回路中，I-U角度為270°正序。

1）中壓側（110kV）往高壓側（220kV）注流

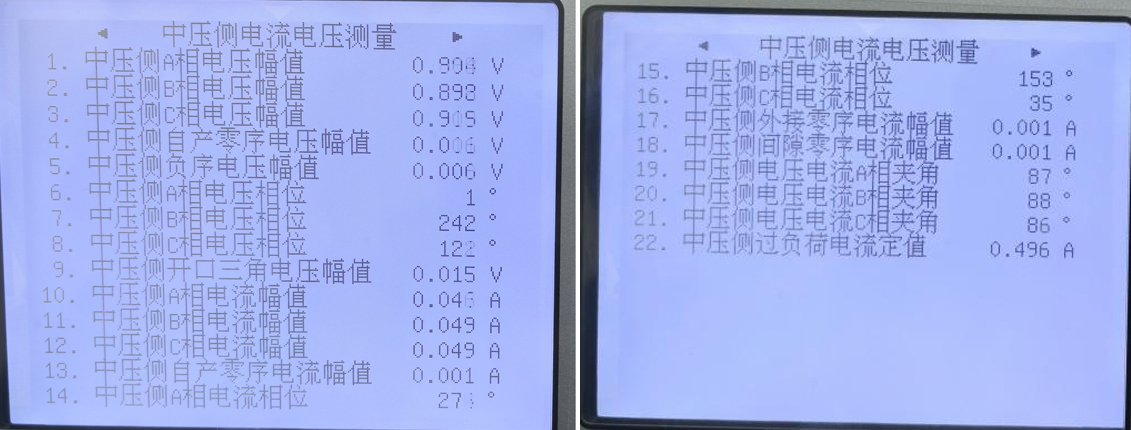

△ 中壓側

上圖注流點為線路間隔，CT P1指向母線，電流P2進P1出，此線路間隔二次電流角度為90°正序；主變中壓側間隔CT P1指向母線，電流P1進P2出，此中壓側主變間隔二次電流角度為270°正序。

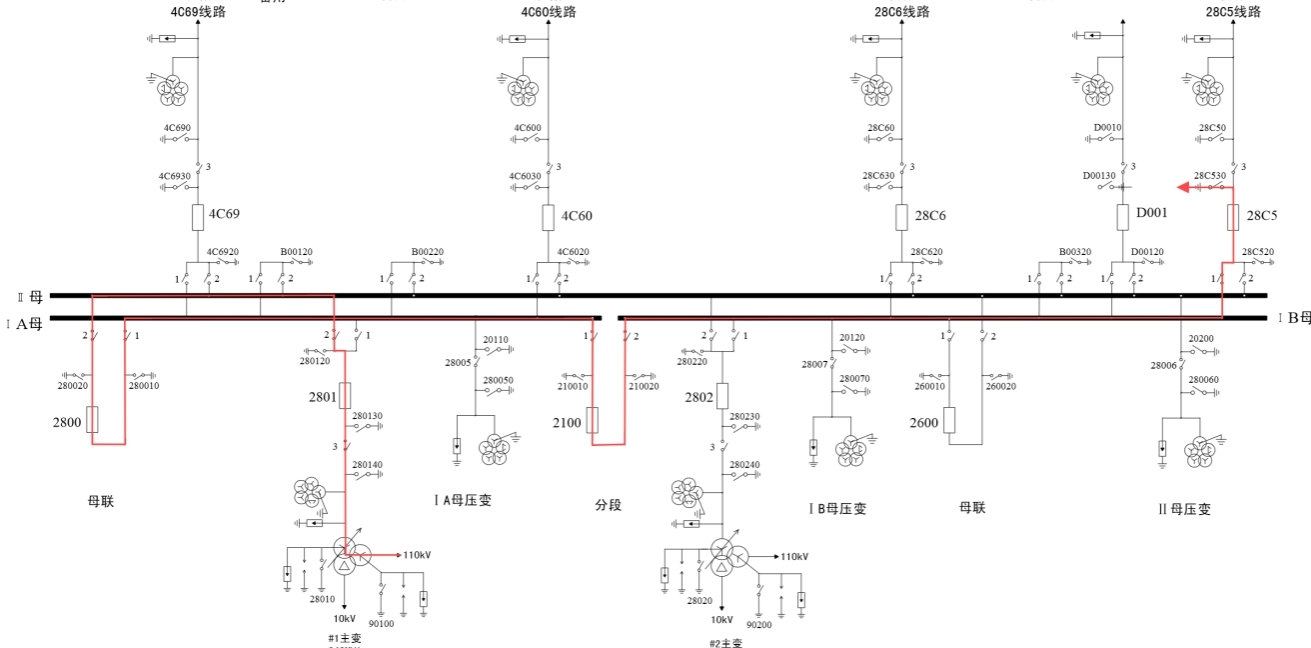

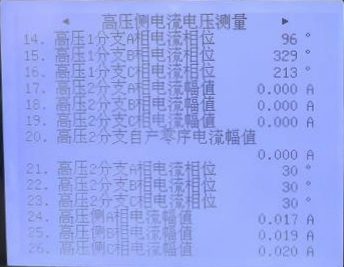

△ 高壓側

上圖主變高壓側間隔CT P1指向母線，電流P2進P1出，二次電流角度為90°正序；出線線路間隔CT P1指向母線，電流P1進P2出，二次電流角度為270°正序。

2）中壓側（110kV）往低壓側（10kV）注流

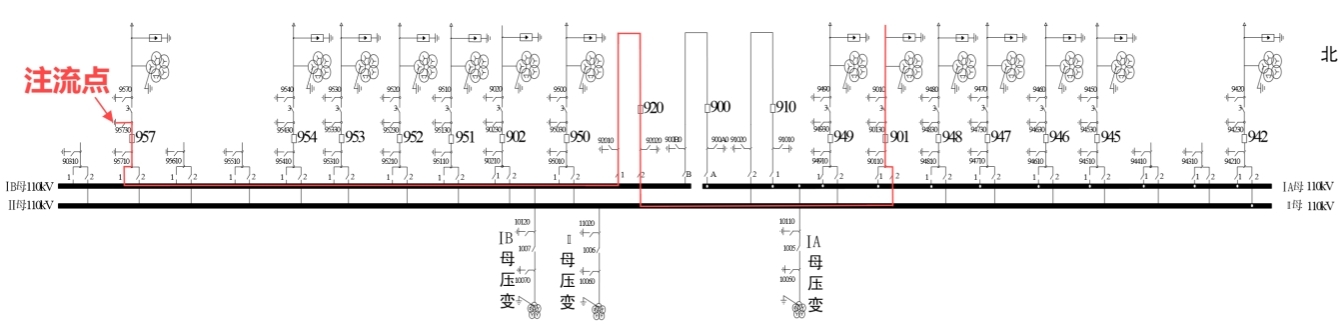

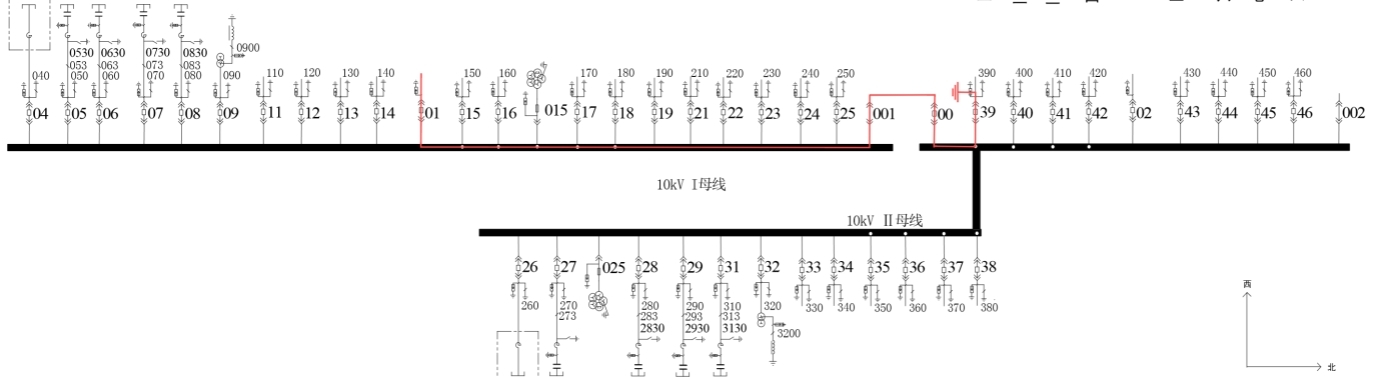

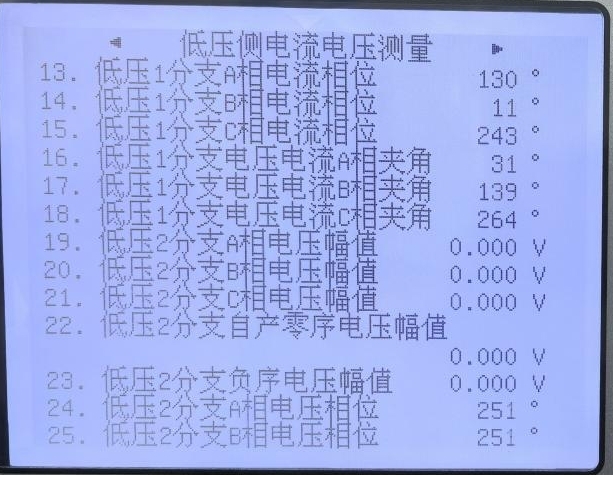

△ 低壓側（主變Y-Y-▲接線）

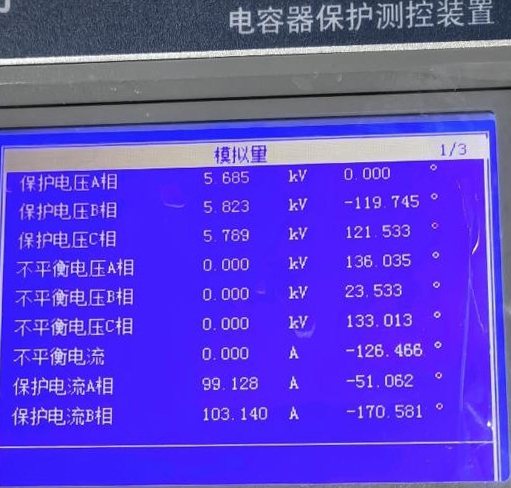

上圖低壓側主變間隔CT P1指向母線，電流P2進P1出，電流與電壓相位反180°，又因Y轉▲，電流超前電壓30°，因此低壓側主變間隔二次電流角度為270°+180°+30°=120°正序；低壓側間隔CT P1指向母線，電流P1進P2出，電流與電壓角度為270°+30°=300°正序。
